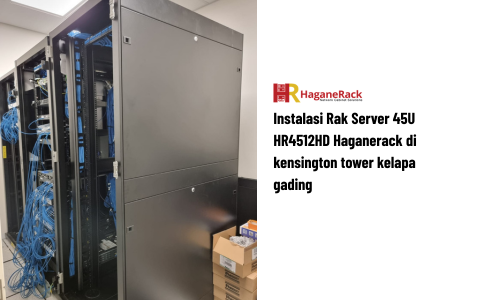

Dokumentasi lengkap proyek pemasangan Rack Server 45U Haganerack HR4512HD di Kensington Tower, Kelapa Gading. Kapasitas 1500kg, depth 1200mm, standar ETSI, sangat cocok untuk gedung perkantoran premium Jakarta Utara.
Spesifikasi Cepat: HR4512HD yang Digunakan di Proyek Ini
|
Spesifikasi |
Detail |
|
Kode Produk |
HR4512HD |
|
Tipe |
Close Rack Heavy Duty 19″ |
|
Tinggi |
45U |
|
Lebar |
600mm |
|
Kedalaman |
1200mm |
|
Kapasitas Beban Statis |
1.500 kg |
|
Standar |
ETSI EN 300 119, EIA-310 |
|
Lokasi Proyek |
Kensington Tower, Kelapa Gading, Jakarta Utara |
Kensington Tower adalah salah satu gedung perkantoran premium di kawasan Kelapa Gading, Jakarta Utara. Dengan tingkat hunian tinggi dan kebutuhan jaringan yang kompleks dari belasan tenant korporat, manajemen gedung membutuhkan infrastruktur IT yang tidak boleh gagal, bahkan untuk satu jam pun.
Tim teknis Haganerack Indonesia dipercaya untuk menangani pengadaan dan pemasangan rack server di ruang IT Kensington Tower. Artikel ini mendokumentasikan proses instalasi secara lengkap: dari survei awal, pemilihan unit, proses pemasangan, hingga hasil akhir yang beroperasi penuh.
Kami tulis ini bukan sekadar laporan proyek. Tujuannya agar siapa pun yang sedang merencanakan instalasi rack server di gedung perkantoran bisa belajar dari langkah-langkah nyata yang kami lakukan di lapangan.
Latar Belakang Proyek
Kensington Tower menampung puluhan perusahaan dengan kebutuhan koneksi internet, sistem CCTV terpusat, server internal, dan infrastruktur VoIP yang semuanya bermuara ke satu ruang IT di lantai teknis gedung.
Sebelum proyek ini, kondisi ruang IT Kensington Tower menggunakan rack lama berkapasitas terbatas yang sudah tidak mampu menampung pertumbuhan perangkat. Beberapa masalah yang dilaporkan oleh tim IT gedung:
Manajemen gedung memutuskan untuk mengganti rack dengan unit baru yang mampu menanggung beban lebih berat, memiliki kedalaman yang cukup untuk server-server modern, dan memenuhi standar keamanan fisik gedung kelas A.
Mengapa Haganerack HR4512HD Dipilih
Setelah survei lapangan dan konsultasi teknis, tim Haganerack merekomendasikan unit Close Rack Heavy Duty 45U HR4512HD dengan depth 1200mm. Berikut alasan teknis di balik pilihan tersebut.
1. Kapasitas beban 1.500 kg, jauh di atas kebutuhan
Gedung perkantoran kelas A seperti Kensington Tower biasanya menempatkan server-server dengan bobot fisik yang signifikan: blade server, storage array, UPS internal, hingga patch panel berlapis. Rack server standar umumnya hanya mampu menahan beban statis 600–800 kg.
HR4512HD dirancang untuk menanggung hingga 1.500 kg beban statis. Ini bukan angka kosmetik, konstruksi rangka vertikal menggunakan pelat baja Cold Rolled Steel dengan ketebalan yang jauh di atas rack standar. Untuk lingkungan korporat dengan perangkat berat seperti di Kensington Tower, margin beban ini adalah syarat keamanan, bukan pilihan.
2. Depth 1200mm untuk server-server modern
Salah satu masalah yang sering muncul saat instalasi rack server di gedung lama adalah rack yang terlalu dangkal. Server-server generasi terkini, terutama dari Dell PowerEdge, HPE ProLiant, dan Lenovo ThinkSystem, memiliki chassis yang memanjang ke belakang dengan panjang 800–1000mm.
Dengan kedalaman 1200mm, HR4512HD memberikan ruang yang cukup untuk hampir semua server rackmount yang beredar di pasaran saat ini, sekaligus menyisakan ruang manajemen kabel di bagian belakang tanpa harus memaksa bending kabel power atau kabel data.
3. 45U: fleksibilitas penuh tanpa berkompromi tinggi
Pilihan antara 42U dan 45U sering dipandang sepele, tapi di lapangan perbedaan 3U itu berarti. Untuk Kensington Tower, 3U tambahan dialokasikan untuk:
Keputusan memilih 45U terbukti tepat, enam bulan setelah instalasi, slot cadangan tersebut sudah terisi oleh perangkat baru dari salah satu tenant yang memperluas operasinya.
4. Sistem penguncian berlapis untuk keamanan gedung
Kensington Tower menerapkan kebijakan keamanan fisik yang ketat. Rack server HR4512HD hadir dengan safety lock door system pada pintu depan dan belakang, yang kompatibel dengan sistem access control yang sudah ada di gedung. Ini menghilangkan kebutuhan untuk modifikasi tambahan pasca instalasi.
Proses Instalasi Step by Step
Tahap 1: Survei teknis lapangan
Sebelum unit tiba di lokasi, tim teknis Haganerack melakukan survei lapangan ke ruang IT Kensington Tower. Yang diperiksa:
Hasil survei ini menentukan posisi akhir rack dan urutan instalasi perangkat yang optimal.
Tahap 2: Pengiriman dan unboxing
HR4512HD dikirim dalam kondisi terpacking penuh dengan bracing kayu internal untuk mencegah kerusakan selama transportasi. Unit diterima dalam kondisi sempurna, termasuk seluruh aksesori yang disertakan:
Proses unboxing dilakukan di luar ruangan IT untuk menghindari debu masuk ke ruang server yang sudah berjalan.
Tahap 3: Positioning dan leveling
Menggunakan castor yang sudah terpasang, rack dimanuver masuk ke ruangan melalui koridor gedung dan diposisikan sesuai hasil survei. Proses ini membutuhkan koordinasi dengan tim teknis gedung karena melewati beberapa pintu security.
Setelah posisi final ditentukan, castor dikunci dan adjustable feet diturunkan hingga menyentuh lantai dan meratakan rack secara sempurna. Leveling diperiksa menggunakan waterpass, toleransi kemiringan yang diizinkan adalah 0° (rack harus tegak lurus sempurna) karena beban berat akan dipasang di dalamnya.
Tahap 4: Instalasi aksesori internal
Sebelum perangkat dipasang, seluruh aksesori internal dipasang terlebih dahulu dalam urutan dari atas ke bawah:
Tahap 5: Migrasi perangkat
Ini adalah tahap yang paling kritikal dan membutuhkan koordinasi dengan tim IT Kensington Tower. Migrasi dilakukan di luar jam kerja (mulai pukul 22.00) untuk meminimalkan gangguan layanan pada tenant.
Urutan migrasi:
Total waktu migrasi: sekitar 4 jam dari pukul 22.00 hingga 02.00.
Tahap 6: Cable management dan finishing
Setelah semua perangkat terpasang, dilakukan proses cable management menggunakan velcro tie dan cable ring yang sudah ada dalam desain rack. Semua kabel dikelompokkan berdasarkan tipenya:
Manajemen kabel yang rapi bukan hanya soal estetika. Di rack berkapasitas 45U dengan puluhan perangkat seperti ini, kabel yang tidak terkelola adalah musuh utama saat troubleshooting — teknisi bisa membuang berjam-jam hanya untuk menemukan kabel mana yang terputus.
Tahap 7: Verifikasi dan commissioning
Setelah semua terpasang, tim teknis melakukan serangkaian verifikasi:
Tantangan di Lapangan dan Cara Mengatasinya
Tidak ada proyek instalasi yang berjalan 100% tanpa hambatan. Di Kensington Tower, ada dua tantangan yang perlu dicatat.
Tantangan 1: Lebar koridor menuju ruang IT
Koridor di lantai teknis Kensington Tower memiliki lebar yang pas-pasan untuk rack berukuran besar. Rack HR4512HD dengan lebar 600mm harus dimiringkan di satu tikungan untuk bisa masuk. Ini bisa dilakukan karena castor rack memungkinkan manuver 360°, tapi membutuhkan dua orang ekstra untuk membantu di tikungan tersebut.
Pelajaran: Selalu ukur lebar koridor terkecil yang akan dilalui rack, bukan hanya pintu masuk ruang IT. Untuk proyek dengan koridor sempit, kadang unit perlu di-disassembly sebagian sebelum masuk.
Tantangan 2: Sistem grounding gedung yang tidak standar
Titik grounding di ruang IT Kensington Tower menggunakan konfigurasi yang sedikit berbeda dari standar umum. Tim teknis perlu berkoordinasi dengan electrical contractor gedung sebelum menghubungkan grounding rack ke sistem gedung. Proses ini menambah sekitar 45 menit dari estimasi awal.
Pelajaran: Selalu cek kondisi sistem grounding bangunan dalam survei awal, dan libatkan pihak electrical contractor gedung sejak awal perencanaan, bukan saat instalasi sudah berjalan.
Hasil Akhir
Rack server HR4512HD di Kensington Tower kini telah beroperasi penuh sejak pengerjaan selesai. Beberapa hal yang dilaporkan oleh tim IT gedung setelah instalasi:
Spesifikasi Lengkap HR4512HD
Untuk referensi, berikut spesifikasi teknis lengkap unit yang digunakan di proyek Kensington Tower:
|
Spesifikasi |
Detail |
|
Kode Produk |
HR4512HD |
|
Kapasitas Tinggi |
45U |
|
Lebar Eksternal |
600mm |
|
Kedalaman Eksternal |
1200mm |
|
Lebar Internal (rail to rail) |
482.6mm (19 inch) |
|
Kapasitas Beban Statis |
1.500 kg |
|
Material Rangka |
Cold Rolled Steel (SPCC) |
|
Pintu Depan |
Vented/Perforated |
|
Pintu Belakang |
Vented/Perforated |
|
Sistem Kunci |
Safety Lock (depan & belakang) |
|
Panel Samping |
Removable |
|
Standar Kepatuhan |
ETSI EN 300 119, EIA-310 |
|
Aksesori Termasuk |
Fixed Shelf, Castor, Adjustable Feet, 4-Fan Cabinet, PDU 12 Outlet, Cagenut & Screw, Brush Panel |
|
Harga |
Rp 19.000.000 |
Cocok untuk Gedung Perkantoran Seperti Apa?
Berdasarkan pengalaman kami di Kensington Tower, HR4512HD paling cocok untuk:
Satu catatan penting: untuk lingkungan tanpa AC atau dengan ventilasi terbatas, pastikan sistem pendinginan tambahan direncanakan sejak awal, baik berupa fan modular tambahan maupun cooling unit eksternal.
Konsultasikan Kebutuhan Instalasi Rack Server Anda
Setiap gedung punya karakteristik yang berbeda, kapasitas lantai yang berbeda, jalur kabel yang berbeda, kebijakan keamanan yang berbeda. Apa yang bekerja optimal di Kensington Tower belum tentu sama persis dengan yang terbaik untuk gedung Anda.
Tim teknis Haganerack Indonesia siap melakukan survei lapangan dan memberikan rekomendasi spesifikasi yang tepat sebelum Anda memutuskan untuk membeli. Layanan konsultasi ini gratis.
Pertanyaan yang Sering Ditanyakan
Berapa lama proses instalasi rack server 45U?
Untuk satu unit dengan kondisi ruangan yang sudah disiapkan, instalasi fisik rack membutuhkan waktu 3–4 jam. Jika termasuk migrasi perangkat dari rack lama, prosesnya bisa 6–8 jam tergantung jumlah perangkat dan kompleksitas konfigurasi jaringan yang ada.
Apakah Haganerack menyediakan layanan instalasi?
Ya. Haganerack menyediakan layanan instalasi oleh tim teknis berpengalaman untuk seluruh wilayah Indonesia. Layanan ini mencakup survei awal, pemasangan unit, instalasi aksesori, cable management, dan verifikasi akhir.
Apa bedanya HR4512HD dengan HR4512P atau HR4512G?
Seri HD (Heavy Duty) dirancang dengan kapasitas beban statis 1.500 kg, jauh di atas seri G (Glass door, ~800kg) dan P (Perforated, ~800kg). Selain itu, material rangka seri HD menggunakan pelat yang lebih tebal untuk lingkungan dengan beban berat dan tuntutan keandalan tinggi.
Apakah depth 1200mm cukup untuk semua jenis server?
Hampir semua server rackmount komersial memiliki panjang chassis 600–1000mm. Dengan depth 1200mm, ada ruang lebih dari cukup untuk pemasangan server sekaligus manajemen kabel di bagian belakang tanpa memaksa kabel menekuk tajam.
Apakah rack ini bisa dipakai tanpa AC di ruangan?
Tidak direkomendasikan untuk beban penuh. Meskipun desain perforated door memaksimalkan aliran udara pasif, lingkungan tanpa pendingin aktif di iklim Indonesia akan membuat suhu dalam rack melonjak signifikan saat semua perangkat beroperasi. Minimal gunakan AC portable atau fan unit tambahan.
